Blinkgeber 6V (für Anhängerbetrieb)

Blinkgeber 6V (für Anhängerbetrieb) befindet sich in der Warengruppe Trabant 601 > Ersatzteile > Elektrik > Beleuchtung

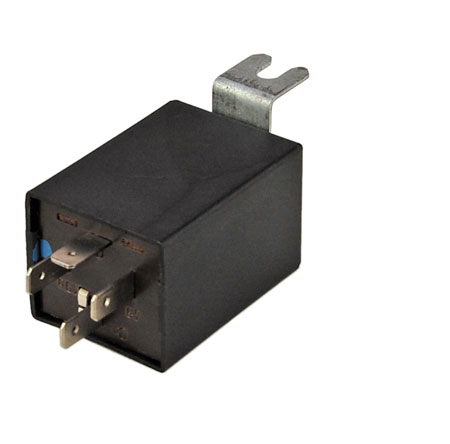

Bild vom Artikel Blinkgeber   6V (für Anhängerbetrieb)
Blinkgeber 6V (für Anhängerbetrieb)
Art.Nr. 70
36,87 €inkl. gesetzl. MwSt., zzgl. Versand
Anzahl:
vorrätig - in 2-4 Werktagen bei Ihnen
Original-IFA-Ersatzteil (Kenn-Nr. 8585.2)
Blinker-Relais mit separatem Ausgang für die Hängerblinkleuchte (auch für zweite Kontrolllampe)
  • für Bordspannung: 6V
  • für die Funktion der Hänger-Blinkerkontrolle wird ein 2-poliger Blinkerschalter benötigt (Kontakt 49a und 49a´)*

* Bei Bedarf ist bei uns auch ein Zusatz-Relais-Modul erhältlich, welches die Funktion des zweiten Wechselschalters (49a´, R´, L´) zwischen Parklicht und Anhänger-Blinklicht umschaltet.

Bitte beachten!

  • Blinkgeber vor Nässe schützen
  • Senkrecht einbauen (mit den Kontakten nach unten)

Funktionsweise:

  • Die Blinker-Kontrolllampe blinkt im gleichen Takt wie die Blinkleuchten des Fahrzeuges.
  • Beim Ausfall einer Blinkleuchte verdoppelt sich die Blinkfrequenz.
  • Die Blinker-Kontrolllampe für den Anhänger blinkt im Gegentakt (leuchtet nur, wenn Blinkerlampe gerade aus ist)
  • Bei Ausfall einer Blinkleuchte bleibt die Anhänger-Kontrolllampe dunkel.


Anschlussbelegung:
Anschlussnr.verbunden mit:
31Kontakt mit Fahrzeugmasse durch Haltewinkel
49Kontakt 15 am Zündanlass-Schalter mit zusätzlicher Sicherung 8A (+12V bei eingeschalteter Zündung)
49Anschluss 1 der Anhänger-Blinkleuchten-Kontrolllampe
49aAnschluss 49a am Lenksäulenblinkschalter
Cpositiver Kontakt der grünen Fahrzeug-Blinker-Kontrolllampe im Tachometer
C2Anschluss 49a´ des 2-poligen Blinkerschalters (Dieser Anschluss wird normalerweise für das Parklicht verwendet.*
C2Kontakt 2 der Anhänger-Blinkleuchten-Kontrolllampe


Anschlussplan des Blinkgebers 6V für Anhängerbetrieb
